Turksat Kablo Fiber’de SFP ONU Nasıl Kullanılır?

Türksat Kablo Fiber ağlarında SFP ONU (Optical Network Unit) kullanımı, modern fiber internet altyapısının kritik bileşenlerinden biridir. Genellikle Fiber Optikten gelen sinyali ethernet’e çevirmek için kullanılır. Bu küçük ama işlevsel cihaz, müşterilere yüksek hızlı ve güvenilir internet bağlantısı sağlama sürecinde anahtar bir rol oynar. Standart olmayan bir şekilde ise piyasada SFP ONU’lar bulunur, bunların kimisinin içerisinde OpenWRT kimisinin içerisinde kendi mikroçipine ait yazılımlar bulunur ve GPON bağlantısını direk router’da kullanma imkanı sağlar.

Malzeme Tedariği

• https://tr.aliexpress.com/item/1005008292892669.html
• https://tr.aliexpress.com/item/1005008289726394.html
• https://tr.aliexpress.com/item/1005003515662920.html
• PPPoE bilgilerinin tedarik edilmesi

Bu ürünler hali hazırda Türkiye’ye geliyor SC/APC olan konnektör türü ülkemizde ISP’lerin kullandığı standartlara uymaktadır. Eğer UPC satın alırsanız hiç problem değil onlarında dönüştürücüleri piyasada 1-2 dolara satılmakta.

Peki SFP değişikliği diğer ISP’lerde olduğu gibi hız artışı yapar mı? Terminal’de kullanılan SFP’lerin hızları 1ge’den yüksekse port limitlerine takılmayacağınız için yüksek hızları hız testinde geçici olarak görebilirsiniz. Ancak bu durum turksat için geçerli değil gibi gözüküyor çünkü hiç bir şekilde 1ge’den yüksek hızlara sfp sabitlenemiyor, sabitlense bile çalışmıyor.

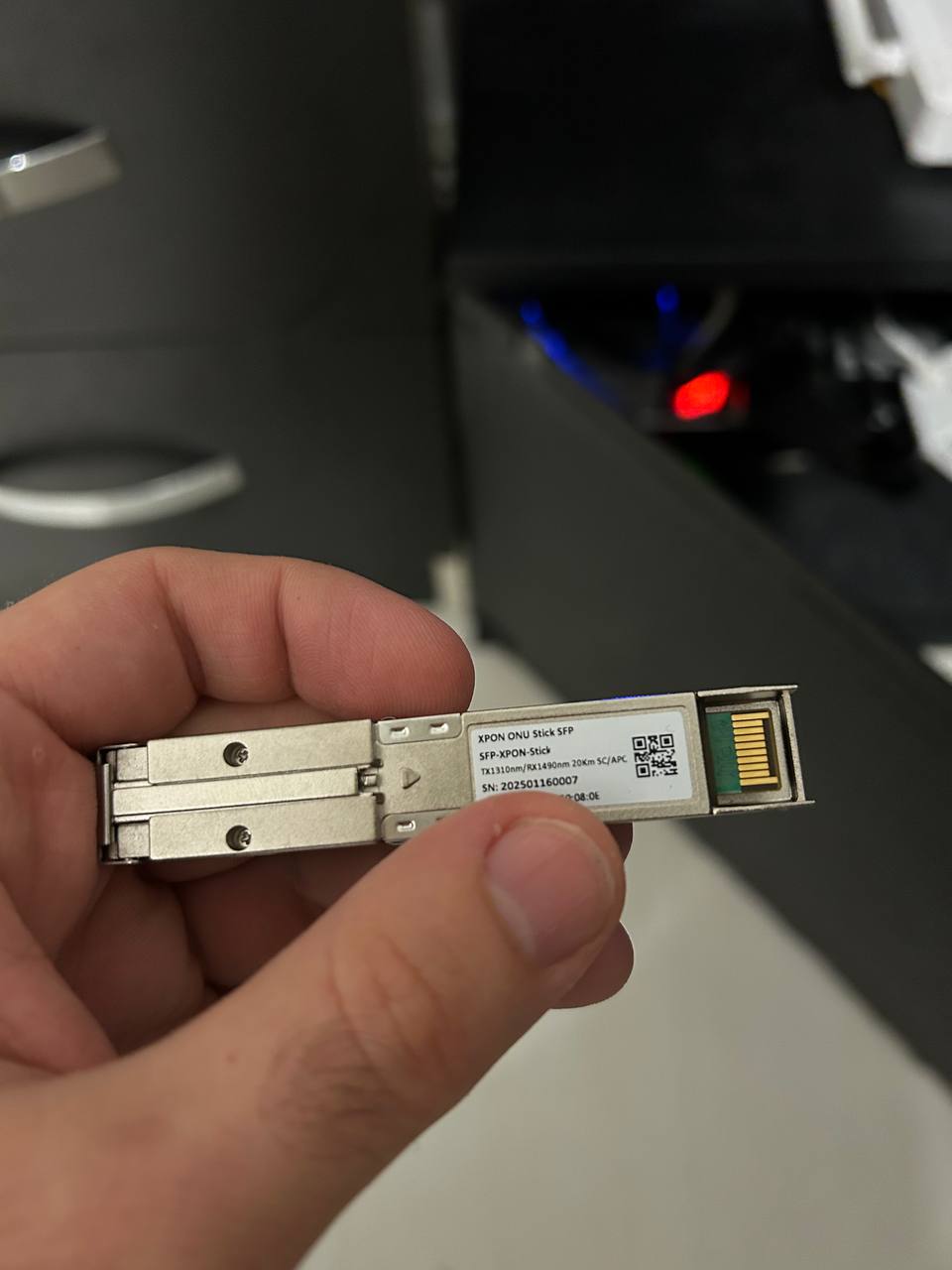

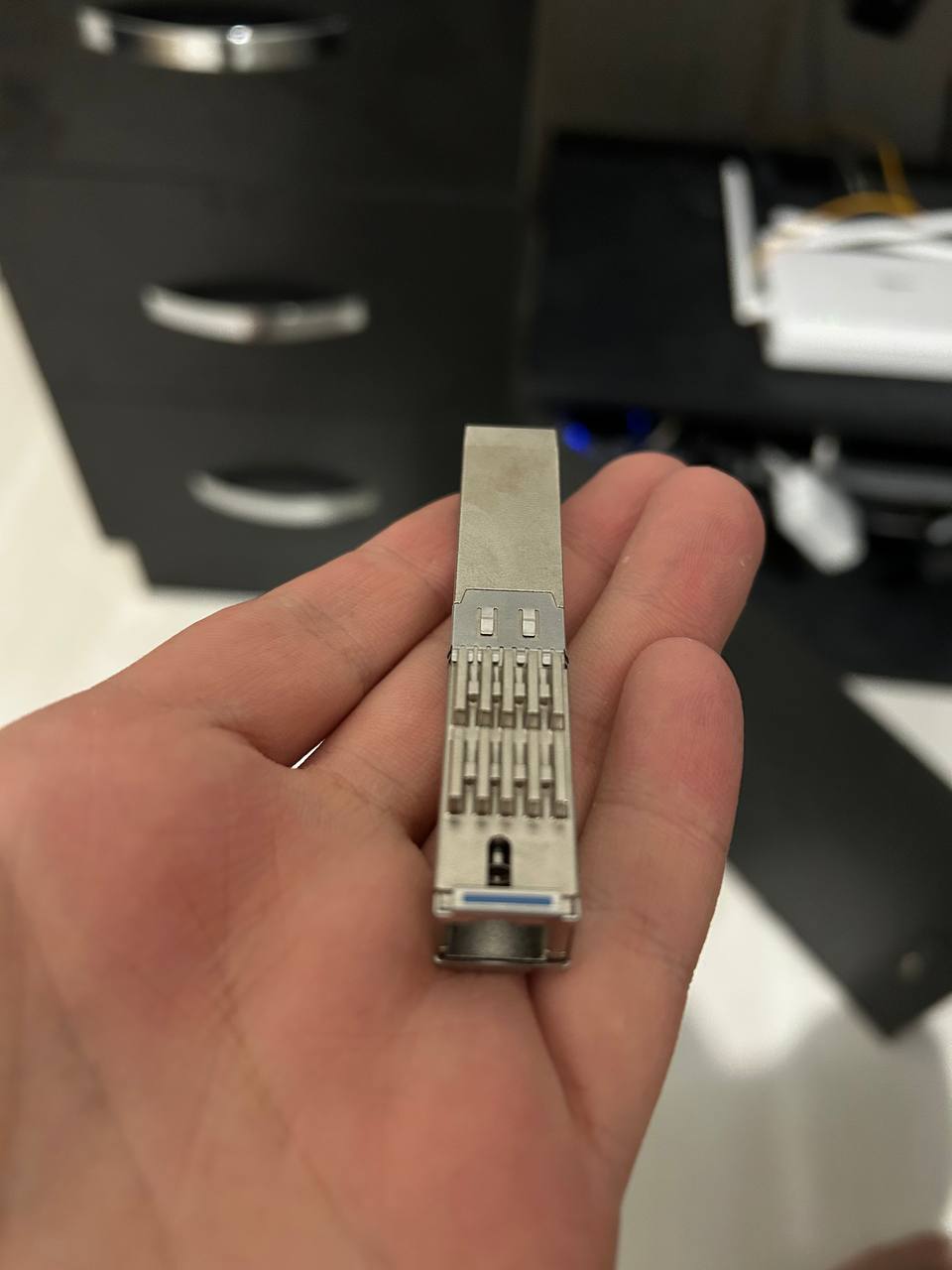

Ürünümüz şu fazlasıyla ısındığı içinde pasif soğutma görevi gören çıkıntıları bulunuyor, bu haliyle ısı 65 derecelere kadar çıkabiliyor. Gerekirse üzerine ufak ek pasif soğutmalar ekleyin.

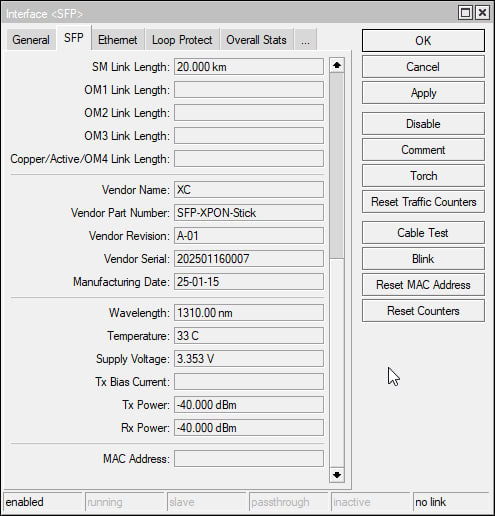

Şimdi bu arkadaşı SFP yuvasına takın, Single Mode olduğu için 20KM menzil gösterecek fiber kablo takılı olmadığı içinde -40dBm göreceksiniz sinyallerde bu gayet normal.

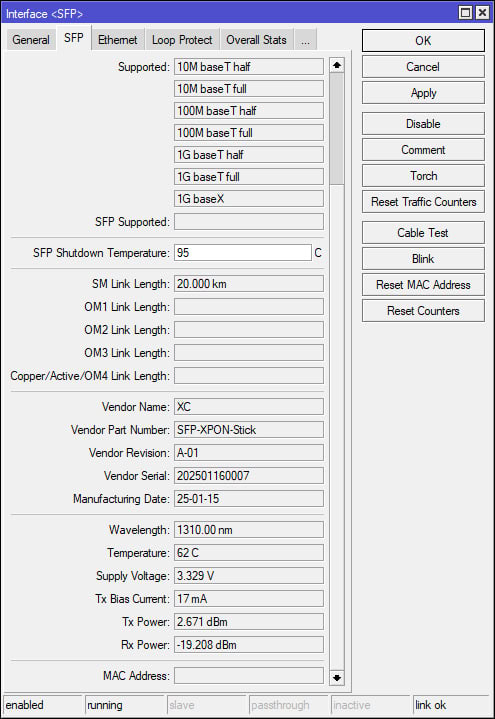

ISP’nin size verdiği tek kıl fiberi SFP’ye taktığınızda ise aşağıdaki gibi sinyal düzelir ve Tx Bias Current gözükmeye başlar.

Şimdi geldi sıra cihazı yetkilendirmeye bu durum biraz karışık gibi gözükebilir, yapılandırılmamış bir ONU’nun çevrimiçi hale rahatça geçebilmesi için beş adım vardır diğer ikisi hatalı çalışma durumunda meydana gelmektedir;

1. O1 Initial: OLT, ONU’yu başlatmak için ONU’ya bir mesaj gönderir ve ONU bekleme durumuna girer.
2. O2 Standby: Mesajı aldıktan sonra ONU, mesajdan sınırlayıcı değeri, güç seviyesini ve önceden tahsis edilmiş gecikmeleri çıkarır ve sonraki süreçleri desteklemek için konfigürasyonlarını buna göre ayarlar.
3. O3 Serial number: OLT, ONU’ya bir seri numarası (SN) isteği gönderir. ONU kendi SN’sini OLT’ye gönderir. ONU’nun SN’sini aldıktan sonra OLT, ONU’ya geçici bir ONU-ID tahsis eder.
4. O4 Ranging: OLT, ONU’ya bir aralık belirleme isteği gönderir. OLT’den menzil isteğini aldıktan sonra ONU, SN’sini ve ONU-ID’sini taşıyan bir mesajla yanıt verir. OLT gecikmeyi hesaplar ve bir mesajla ONU’ya gönderir. ONU, mesajı aldıktan sonra gecikmesini buna göre ayarlar.
5. O5 Operation: OLT, ONU’ya bir parola isteği gönderir. ONU, OLT’ye bir parola döndürür. İşlem başarılı olursa internete erişmeye başlarsınız.
6. O6 Intermittent LODS state: Fiber optik iletişim hatlarında bağlantının sağlığını ve performansını izler, Bağlantının çalışma durumunu gösteren bir parametredir ve fiber optik bağlantıda geçici ve tekrarlayan bir bağlantı problemi olduğunu gösterir
7. O7 Emergency Stop state: Acil durdurma, sistemin güvenli ve kontrollü bir şekilde minimum riskte durdurulmasını sağlayan kritik bir güvenlik mekanizmasıdır.

Şimdi gelelim aleti ayarlamaya, Turksat genelde müşterilere cihaz olarak ZTE ZXHN F6600 veriyor. Alt yapıda ise ZTE C600 Terminal kullanıyorlardır diye tahmin etmekteyim. Modemin arkasında PON NO yazar bunu bir yere kayıt edin, Auth sırasında bunu kullanıyor SFP’ye de bunu gireceğiz.

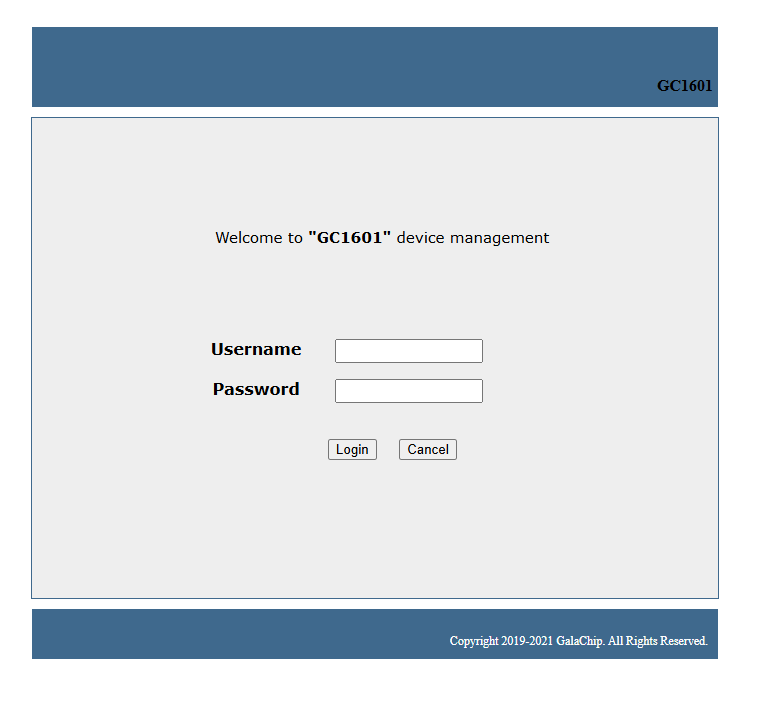

Bendeki SFP’de 192.168.1.1 üzerinden yönetim arayüzüne giriş yapılıyor, aşağıdaki gibi bir ekranı var. Çinliler genelde ürettikleri bu ürünlerde arayüz şifrelerini admin:admin yapar, SSH ve/veya telnet girişleri ise root:root olarak tanımlanır. Her ikisinin de aynısı olması da muhtemeldir.

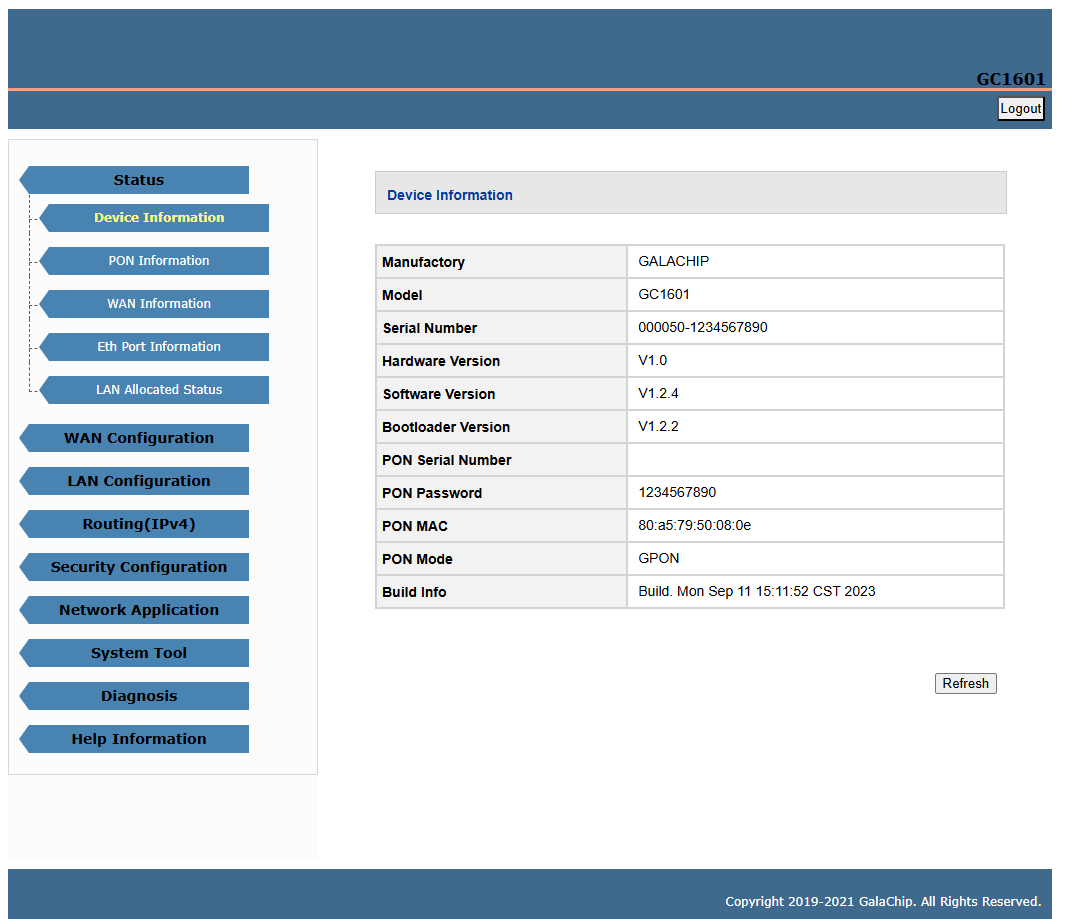

Giriş yaptığımızda aşağıdaki gibi bir ekran karşılıyor bizi genel bilgiler ve PON SN bulunuyor. Genelde gördüğünüz gibi boş oluyor. bunu sizin doldurmanız lazım, arayüzde yoksa SSH/TELNET üzerinden aksiyon alın.

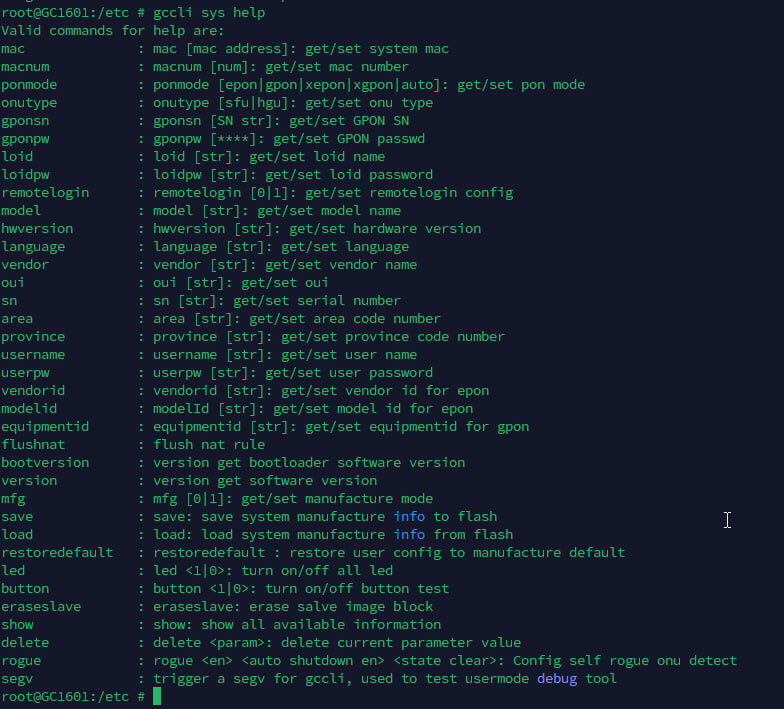

gccli kullanarak aşağıdaki gibi tanımlama yapabilirsiniz tüm kullanılabilir komutlar, fazla uzun süre internetsiz kalmayalım.

gccli sys mac <MAC_ADDRESS>
gccli sys gponsn SN <PON_NO>
gccli sys save
gccli gpon tx 1
gccli gpon rx 1
gccli bob prbs_set 2
gccli gpon rogue 0

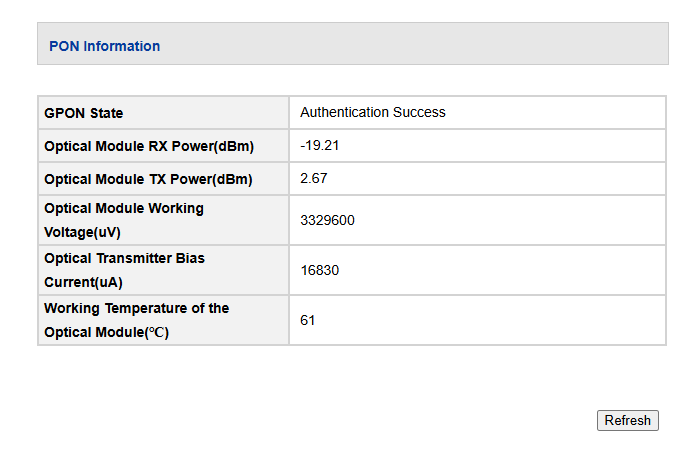

Bunları yaptıktan sonra cihazı yeniden başlatmayı unutmayın, her şey yolunda giderse şayet gccli gpon status komutunun çıktısı O5 durumunda olması gerekiyor veya arayüzde aşağıdaki gibi gözükmesi gerekiyor. Sonrasında PPPoE bilgilerinizi girerek süreci tamamlayabilirsiniz.

Yapılandırmayı yaptınız O3 durumunda kalırsa veya O1 de kalırsa bir yanlışlık yaptınız veya kullandığınız sahada farklı bir yöntem kullanılıyor demektir. Deneme yanımla ile bulmanız gerekir.

dipnot: Bilinçsiz yapacağınız her değişikliğin başınıza iş açacağını unutmayın. Mevcut PON SN bilgileriniz yasaklanabilir ve/veya stabilite sorunları yaşayabilirsiniz.
