ClockTuner ile AMD Ryzen 9 5950X İşlemci Optimizasyonu

AMD Ryzen9 5950X işlemci görseli

Uzun zamandır elimdeki AMD Ryzen işlemciyi daha efektif bir şekilde kullanmak istiyordum bu sebeple çokça hız aşırtma ve volt düşürme gibi makaleler okumam gerekti, BIOS ile fazlaca uğraşmak beni yoruyordu yazılımsal olarak çözmek daha fazla işime geldiği içinde aşağıdaki yöntemle birlikte gerekeni yaptım.

amd ryzen 9 5900x, amd ryzen 9 5950x, amd işlemciler

Zaten AMD Ryzen 9 işlemcili sistemimi yeni toplamıştım, kullandığım parçaları Yeni Bilgisayar Topladım, Neden AMD Tercih Ettim? adlı makalemde belirtmiştim.

İşlemde manuel herhangi bir işlem yapmayacağız, uygulamaların bize sunduğu esneklikler çerçevesinde işlemlerimizi yerine getireceğiz. Normalde AMD kendi yazılımının kullanılmasını şiddetle öneriyor lakin bu yazılım bende o kadar iyi sonuç vermediği için kullanmadım.

Haydi AMD Ryzen 9 5950x işlemcimizi Optimize Edelim

Kullanacağımız uygulamanın adı ClockTuner, Yuri Bubliy tarafından ciddi manada emek verilerek hazırlanmış bir yazılım ve piyasadaki pek çoğundan iyi özellikle Zen2 ve üzeri mimari kullanan işlemcilerde düşük güç tüketimi ile performansı artırmayı vaat ediyor.

BIOS Ayarları

Anakart markanıza göre çok ufak bir ayar yapmanız gerekiyor, ben genel olarak rehberlerde geçen değerleri sizlere vereyim.

  • CPU LLC(Load-Line Calibration) = Mode 4 MSI, Mode 2 ASUS, Diğer kartlar Level 2
  • DRAM = XMP açılacak
  • PBO(Procession Boost OverDrive) = Auto
  • Curve Optimizer = Disable

Nasıl Çalışıyor?

Kafanızı fazlaca bulandırmayın sistem basit CCX(CPU Core Complex) üzerinde yazılımsal olarak işlemler gerçekleştiriyor. AMD Ryzen Zen3 mimarisinde boost performansının en büyük olayı çekirdeklerinizin verimliliğidir. Buna işlemcideki silikonun da etkisi vardır, hangi alandan kesit alındığı da önemlidir, yazılım ile bunu da görmeniz mümkün aslında.

zen3 işlemci mimarisi, amd zen3 mimarisi

Olayımız şu bir çekirdek hangi frekans değerlerinde düşük güç tüketimi ile daha performanslı bir şekilde çalışabiliyor? Biz aslında bu sorunun cevabını arıyoruz. Uygulamayı ilk açtığınızda karşınıza bolca seçenekli bir arayüz gelecek fazla kurcalamayın, direk “DIAGNOSTIC” butonuna tıklayın uygulama sizin için frekans, voltaj ve sıcaklık için çekirdek değerlerinde ölçümler gerçekleştirecek.

Bu işlemi otomatik olarak yapacak ve aşağıdaki iki uygulamadan faydalanacak

  • Cinebench R20
  • Prime95

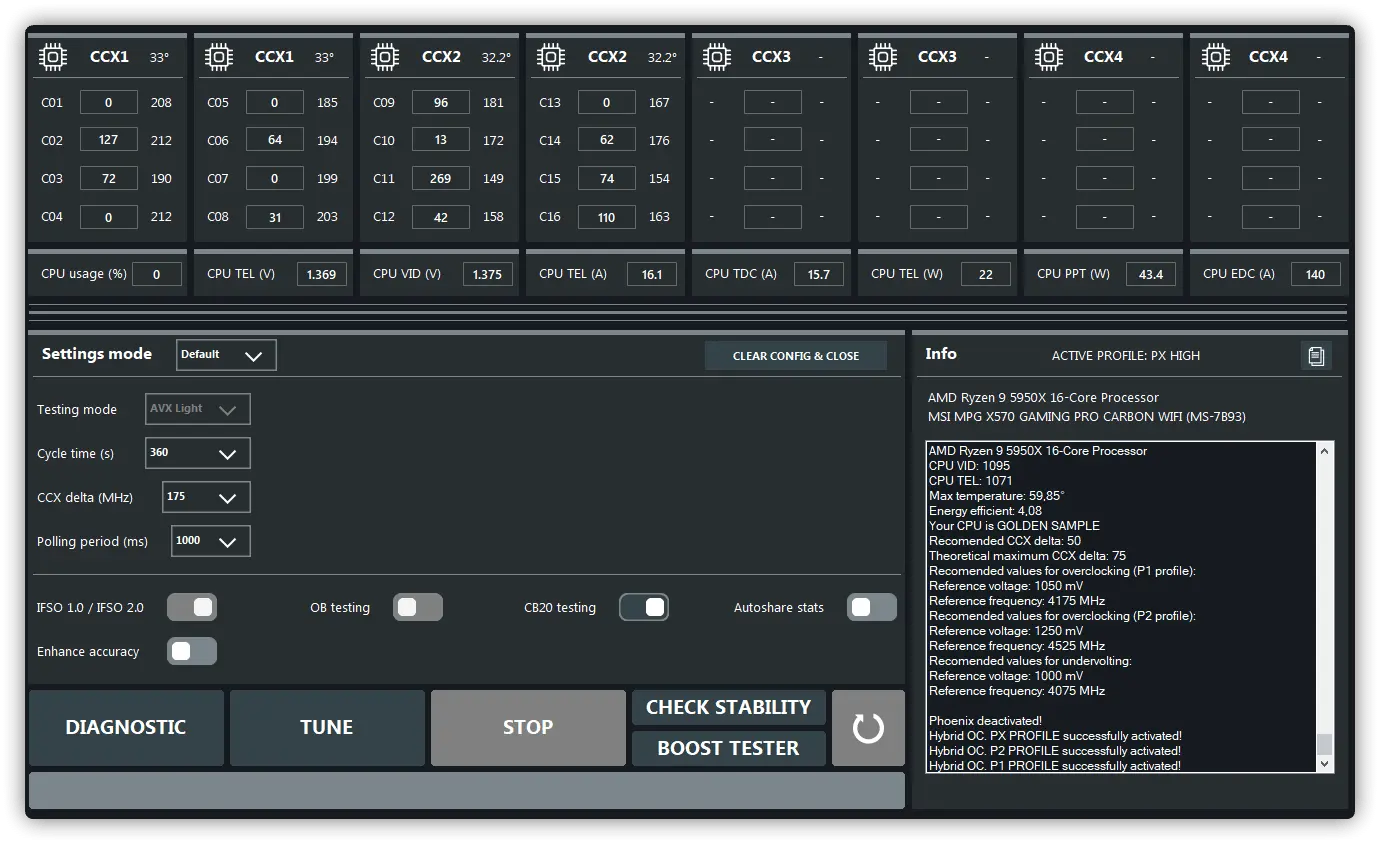

Bu tanılama süreci yaklaşık 20 dakika kadar sürecek ve size uygulamanız için üç adet profil sunacak isterseniz bu profillerin hepsini aktif ederek kullanmaya başlayabilirsiniz veya uygulama üzerinde yer alan “TUNE” tuşuna basarak uygulamanın size özel bir yapılandırma uygulamasını sağlayabilirsiniz.

amd ryzen 9 tune, amd işlemci hız aşırtma

Bu süreç biraz sancılı geçecek en son volt değerine ulaştığında sisteminiz ufak bir çökme yaşayacak ve kendini yeniden başlatacak sizin durmanız gereken kısım işte tamda burası.

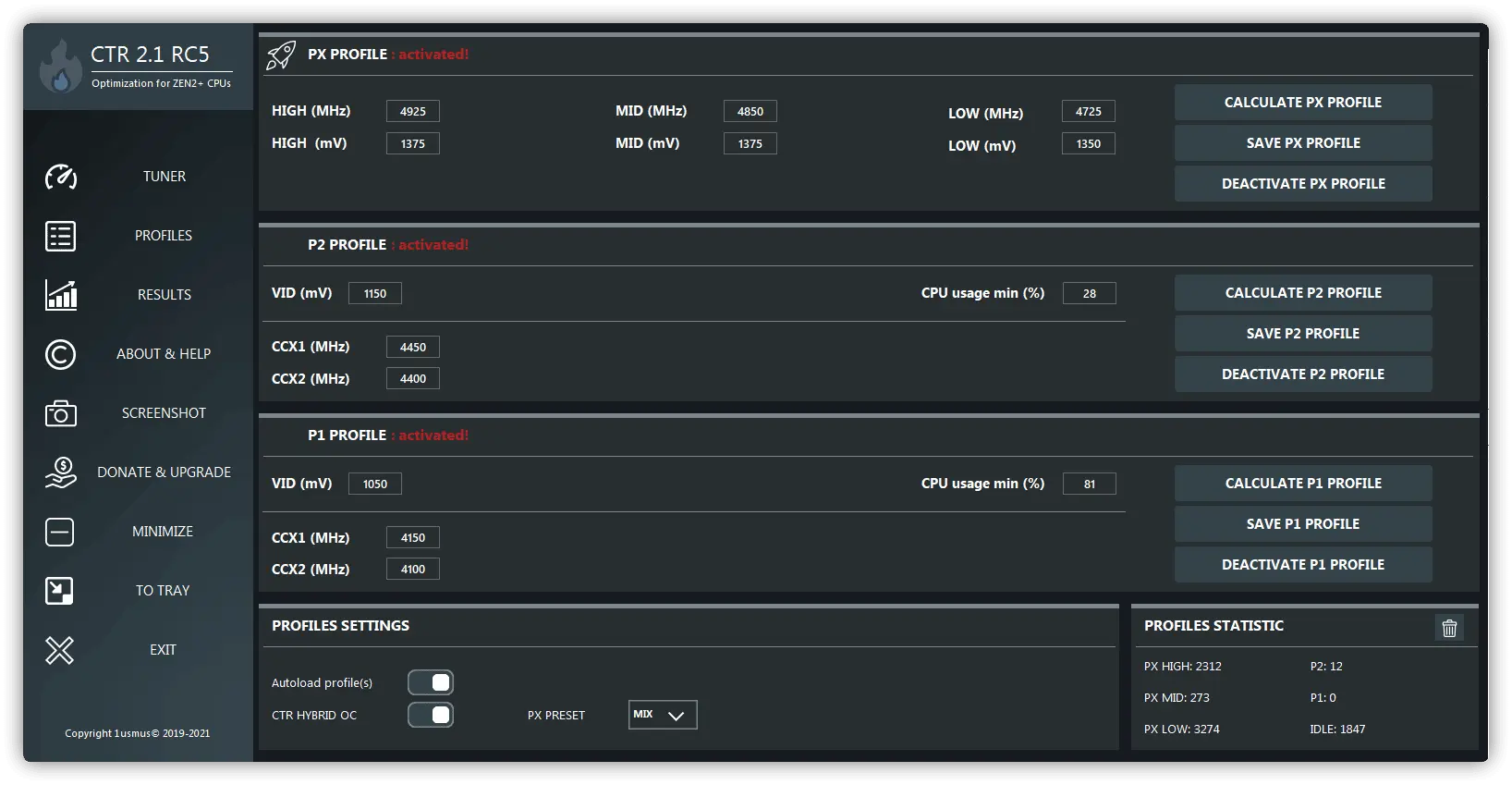

Benim kullandığım profil bilgisi aşağıda işlemcinizin silikon kalitesine göre bunları da uygulayabilirsiniz ancak sağlıklı çalışır mı pek sanmıyorum.

ctr test result, clocktuner diagnostic result

AMD Ryzen 9 5950x işlemcim ile ortaya çıkan en performanslı sonuç

amd ryzen 9 5950x overclocking, 5950x işlemci hız aşırtma

Yaptığım işlemler sonucunda uygulamanın yaptığı tüm işlemlere ait log kaydı

***ClockTuner for Ryzen 2.1 RC5(ver.23) by 1usmus***

AMD Ryzen 9 5950X 16-Core Processor
MSI MPG X570 GAMING PRO CARBON WIFI (MS-7B93)
BIOS ver. 1.H0 SMU ver. 56.70.00
TABLE ver. 3672069
DRAM speed 2400 MHz
12/16/2022 12:38:54


P1
FREQ CCX1# 0MHz
FREQ CCX2# 0MHz
VID# 1050mV
Usage trigger# 81%
OB CCX1# 1
OB CCX2# 1
P2
FREQ CCX1# 0MHz
FREQ CCX2# 0MHz
VID# 1150mV
Usage trigger# 28%
OB CCX1# 1
OB CCX2# 1
PX
FREQ HIGH# 0MHz
FREQ MID# 0MHz
FREQ LOW# 0MHz
VID HIGH# 1375mV
VID MID# 1375mV
VID LOW# 1350mV
OB HIGH# 1
OB MID# 1
OB LOW# 1
Usage trigger# 9%
PX OB LIMIT# 75MHz


Phoenix ready!
Cinebench R20 started
Cinebench R20 finished with result: 9519
Voltage: 1.066 V  PPT: 120 W  Temperature: 55°
DRAM must be overclocked and stable!
Otherwise the profile creation process will crash
12:39:55: Test 1 started!
Basic statistics
CORE / CPPC / FREQUENCY / VID / POWER / TEMP / DEBUG
C01	208	F 134	V 1.445	W 0.95	T 36.15	L 0.968
C02	212	F 4852	V 1.445	W 14.92	T 69.06	L 1.346
C03	190	F 10	V 1.445	W 0.13	T 34.93	L 0.96
C04	212	F 4852	V 1.445	W 14.92	T 68.82	L 1.368
C05	185	F 11	V 1.445	W 0.12	T 34.7	L 0.964
C06	194	F 18	V 1.445	W 0.2	T 42.13	L 0.963
C07	199	F 29	V 1.445	W 0.18	T 34.64	L 0.958
C08	203	F 63	V 1.445	W 0.4	T 37.82	L 0.966
C09	181	F 11	V 1.445	W 0.11	T 38.1	L 0.919
C10	172	F 8	V 1.445	W 0.07	T 33.43	L 0.907
C11	149	F 11	V 1.445	W 0.11	T 38.2	L 0.915
C12	158	F 65	V 1.445	W 0.18	T 33.92	L 0.928
C13	167	F 18	V 1.445	W 0.12	T 37.3	L 0.911
C14	176	F 10	V 1.445	W 0.07	T 33.72	L 0.907
C15	154	F 212	V 1.445	W 0.75	T 38.28	L 0.944
C16	163	F 46	V 1.445	W 0.12	T 33.97	L 0.921
Vdroop:	0.87%
4725 - PASSED
4750 - PASSED
4775 - PASSED
4800 - PASSED
4825 - PASSED
4850 - PASSED
4875 - PASSED
12:40:22: Cinebench stopped!
PX HIGH sub-profile
CPU usage(min):	6.2%
CPU usage(avg):	6.32%
CPU usage(max):	10.9%
SAFE:	4875MHz
FAST:	4925MHz
12:40:22: Test 1 finished!
12:40:22: Test 2 started!
Basic statistics
CORE / CPPC / FREQUENCY / VID / POWER / TEMP / DEBUG
C01	208	F 4724	V 1.428	W 13.11	T 63.48	L 1.291
C02	212	F 4724	V 1.428	W 13.66	T 69.18	L 1.248
C03	190	F 39	V 1.428	W 0.38	T 42.62	L 0.948
C04	212	F 4724	V 1.428	W 13.98	T 70.16	L 1.265
C05	185	F 23	V 1.428	W 0.2	T 39.38	L 0.946
C06	194	F 86	V 1.428	W 0.94	T 50.01	L 0.956
C07	199	F 222	V 1.428	W 1.62	T 41.3	L 0.958
C08	203	F 4724	V 1.428	W 13.7	T 68.76	L 1.312
C09	181	F 50	V 1.428	W 0.18	T 39.64	L 0.918
C10	172	F 18	V 1.428	W 0.07	T 34.34	L 0.905
C11	149	F 45	V 1.428	W 0.18	T 40.23	L 0.914
C12	158	F 134	V 1.428	W 0.4	T 35.78	L 0.925
C13	167	F 2	V 1.428	W 0.11	T 40.07	L 0.911
C14	176	F 0	V 1.428	W 0.11	T 34.73	L 0.906
C15	154	F 92	V 1.428	W 0.31	T 40.03	L 0.928
C16	163	F 40	V 1.428	W 0.17	T 34.96	L 0.917
Vdroop:	1.38%
4625 - PASSED
4650 - PASSED
4675 - PASSED
4700 - PASSED
4725 - PASSED
4750 - PASSED
4775 - PASSED
4800 - PASSED
12:40:50: Cinebench stopped!
PX MID sub-profile
CPU usage(min):	12.5%
CPU usage(avg):	12.74%
CPU usage(max):	16%
SAFE:	4800MHz
FAST:	4850MHz
Max CPU usage for PX MID:	15%
12:40:50: Test 2 finished!
12:40:50: Test 3 started!
Basic statistics
CORE / CPPC / FREQUENCY / VID / POWER / TEMP / DEBUG
C01	208	F 4550	V 1.38	W 12.22	T 71.82	L 1.196
C02	212	F 4550	V 1.38	W 12.3	T 69.97	L 1.164
C03	190	F 4550	V 1.38	W 12.6	T 76.78	L 1.228
C04	212	F 4550	V 1.38	W 12.7	T 75.74	L 1.18
C05	185	F 4548	V 1.38	W 12.9	T 79.08	L 1.265
C06	194	F 4550	V 1.38	W 12.56	T 75.47	L 1.204
C07	199	F 4550	V 1.38	W 12.46	T 75.96	L 1.203
C08	203	F 4550	V 1.38	W 12.35	T 73.39	L 1.197
C09	181	F 729	V 1.38	W 1.98	T 44.59	L 1
C10	172	F 62	V 1.38	W 0.31	T 36.59	L 0.911
C11	149	F 34	V 1.38	W 0.12	T 43.94	L 0.916
C12	158	F 62	V 1.38	W 0.19	T 37.12	L 0.918
C13	167	F 33	V 1.38	W 0.12	T 44.14	L 0.914
C14	176	F 359	V 1.38	W 1.1	T 38.36	L 0.968
C15	154	F 108	V 1.38	W 0.36	T 43.98	L 0.929
C16	163	F 63	V 1.38	W 0.16	T 37.72	L 0.917
Vdroop:	2.3%
4475 - PASSED
4500 - PASSED
4525 - PASSED
4550 - PASSED
4575 - PASSED
4600 - PASSED
4625 - PASSED
4650 - PASSED
12:41:18: Cinebench stopped!
PX LOW sub-profile
CPU usage(min):	25%
CPU usage(avg):	25.76%
CPU usage(max):	27.3%
SAFE:	4650MHz
FAST:	4725MHz
Max CPU usage for PX LOW:	28%
12:41:18: Test 3 finished!
12:41:18: Test 4 started!
Basic statistics
CORE / CPPC / FREQUENCY / VID / POWER / TEMP / DEBUG
C01	208	F 4109	V 1.174	W 4.71	T 51.54	L 1.022
C02	212	F 4109	V 1.174	W 4.61	T 51.63	L 1.011
C03	190	F 4109	V 1.174	W 5.05	T 57.06	L 1.032
C04	212	F 4109	V 1.174	W 4.88	T 53.64	L 1.017
C05	185	F 4109	V 1.174	W 12.06	T 71.52	L 1.056
C06	194	F 4109	V 1.174	W 4.8	T 53.57	L 1.023
C07	199	F 4109	V 1.174	W 11.85	T 71.41	L 1.042
C08	203	F 4109	V 1.174	W 4.74	T 52.74	L 1.022
C09	181	F 4109	V 1.174	W 10.55	T 63.58	L 1.06
C10	172	F 4109	V 1.174	W 4.29	T 51.11	L 1.027
C11	149	F 4109	V 1.174	W 4.43	T 54.72	L 1.04
C12	158	F 4109	V 1.174	W 4.06	T 52.85	L 1.032
C13	167	F 4109	V 1.174	W 4.26	T 53.1	L 1.032
C14	176	F 4109	V 1.174	W 4.39	T 56.7	L 1.03
C15	154	F 4109	V 1.174	W 4.07	T 51.87	L 1.035
C16	163	F 4109	V 1.174	W 10.97	T 69.86	L 1.051
12:41:28: Stress test stopped.
Start VID	1150
Start FREQ CCX#1	4050
Start FREQ CCX#2	4050
Vdroop:	3.22%
4075 / 4075 - PASSED
4100 / 4100 - PASSED
4125 / 4125 - PASSED
4150 / 4150 - PASSED
4175 / 4175 - PASSED
4200 / 4200 - PASSED
4225 / 4225 - PASSED
4250 / 4250 - PASSED
4275 / 4275 - PASSED
4300 / 4300 - PASSED
4325 / 4325 - PASSED
P2 PROFILE
VID:	1150mV
CCX#1:	4325MHz
CCX#2:	4325MHz
12:41:34: Stress test stopped.
12:41:35: Test 4 finished!
12:41:35: Test 5 started!
Basic statistics
CORE / CPPC / FREQUENCY / VID / POWER / TEMP / DEBUG
C01	208	F 4128	V 1.176	W 4.8	T 54.71	L 1.03
C02	212	F 4128	V 1.176	W 4.58	T 50.64	L 1.016
C03	190	F 4128	V 1.176	W 12.02	T 70.73	L 1.054
C04	212	F 4128	V 1.176	W 4.8	T 52.92	L 1.021
C05	185	F 4128	V 1.176	W 12	T 70.22	L 1.06
C06	194	F 4128	V 1.176	W 4.83	T 53.54	L 1.029
C07	199	F 4128	V 1.176	W 4.85	T 56.01	L 1.031
C08	203	F 4128	V 1.176	W 4.89	T 52.85	L 1.027
C09	181	F 4128	V 1.176	W 4.23	T 50.62	L 1.05
C10	172	F 4128	V 1.176	W 10.56	T 66.04	L 1.049
C11	149	F 4128	V 1.176	W 4.3	T 52.44	L 1.043
C12	158	F 4128	V 1.176	W 4.26	T 56.92	L 1.042
C13	167	F 4128	V 1.176	W 4.38	T 52.74	L 1.037
C14	176	F 4128	V 1.176	W 4.4	T 58.37	L 1.038
C15	154	F 4128	V 1.176	W 4.06	T 51.68	L 1.041
C16	163	F 4128	V 1.176	W 10.94	T 70.84	L 1.058
Start VID	1050
Start FREQ CCX#1	3875
Start FREQ CCX#2	3875
Vdroop:	2.95%
3900 / 3900 - PASSED
3925 / 3925 - PASSED
3950 / 3950 - PASSED
3975 / 3975 - PASSED
4000 / 4000 - PASSED
4025 / 4025 - PASSED
4050 / 4050 - PASSED
P1 PROFILE
VID:	1050mV
CCX#1:	4050MHz
CCX#2:	4050MHz
12:41:52: Stress test stopped.
Cinebench R20 started
Cinebench R20 finished with result: 10294
Voltage: 1.05 V  PPT: 124.2 W  Temperature: 59.4°
12:42:31: Test 5 finished!


CORES ORDER (from the best to the worst)
###	CPPC	VID	FIT
1	С04	С02	C16
2	С02	С04	С03
3	С01	С08	С05
4	С08	С06	C10
5	С07	С01	C14
6	С06	С07	C12
7	С03	C13	С07
8	С05	C14	С01
9	С09	C15	С06
10	C14	C12	C13
11	C10	C11	С04
12	C13	C10	С08
13	C16	С09	C11
14	C12	С03	C15
15	C15	C16	С02
16	C11	С05	С09




AVX light mode
Cycle time: 60000 ms
Reference frequency: 4375MHz
Reference voltage: 1100 mV
Voltage step: 6 mV


Manual overclocking mode enabled
12:42:38: Saving temporary settings...
12:42:43: CCX1 (185): 4375 MHz, 1100 mV
12:42:43: CCX2 (149): 4375 MHz, 1100 mV
12:42:43: Step# 1. Diagnostic VID: 1100 mV
12:42:43: Stress test 1 started...
12:42:47: Thread# 24 fall down!
12:42:48: Stress test stopped.
12:42:49: Step# 2. Diagnostic VID: 1122 mV


DIAGNOSTIC RESULTS
AMD Ryzen 9 5950X 16-Core Processor
CPU VID: 1122
CPU TEL: 1067
Max temperature: 70,84°
Energy efficient: 4,1
Your CPU is GOLDEN SAMPLE
Recomended CCX delta: 0
Theoretical maximum CCX delta: 25
Recomended values for overclocking (P1 profile):
Reference voltage: 1050 mV
Reference frequency: 4125 MHz
Recomended values for overclocking (P2 profile):
Reference voltage: 1250 mV
Reference frequency: 4475 MHz
Recomended values for undervolting:
Reference voltage: 1000 mV
Reference frequency: 4025 MHz

Phoenix deactivated!
